聊城變壓器廠講解怎樣估算S11油浸式變壓器功率
電力變壓器標稱功率、電壓、電流等參數的標記，長時間會脫落或消失。有的市售電力變壓器根本不標注任何參數。這給使用帶來極大不便。下面為大家介紹無標記電力變壓器參數的判別方法。
一、識別電力變壓器
1. 從外形識別 常用電力變壓器的鐵芯有E形和C形兩種。E形鐵芯電力變壓器呈殼式結構(鐵芯包裹線圈)，采用D41、D42優質硅鋼片作鐵芯，應用廣泛。C形鐵芯電力變壓器用冷軋硅鋼帶作鐵芯，磁漏小，體積小，呈芯式結構(線圈包裹鐵芯)。
2. 從繞組引出端子數識別電力變壓器常見的有兩個繞組，即一個初級和一個次級繞組，因此有四個引出端。有的電力變壓器為防止交流聲及其他干擾，初、次級繞組間往往加一屏蔽層，其屏蔽層是接地端。因此，電力變壓器接線端子至少是4個。
3. 從硅鋼片的疊片方式識別 E形電力變壓器的硅鋼片是交*插入的，E片和I片間不留空氣隙，整個鐵芯嚴絲合縫。音頻輸入、輸出變壓器的E片和I片之間留有一定的空氣隙，這是區別電源和音頻變壓器的最直觀方法。至于C形變壓器，一般都是電力變壓器。
二、功率的估算
電力變壓器傳輸功率的大小，取決于鐵芯的材料和橫截面積。所謂橫截面積，不論是E形殼式結構，或是E形芯式結構(包括C形結構)，均是指繞組所包裹的那段芯柱的橫斷面(矩形)面積。在測得鐵芯截面積S之后，即可按P=S2/1.5估算出變壓器的功率P。式中S的單位是cm2。
例如：測得某電源變壓器的鐵芯截面積S=7cm2，估算其功率，得P=S2/1.5=72/1.5=33W剔除各種誤差外，實際標稱功率是30W。
三、各繞組電壓的測量
要使一個沒有標記的電力變壓器利用起來，找出初級的繞組，并區分次級繞組的輸出電壓是最基本的任務。現以一實例說明判斷方法。
例：已知一電力變壓器，共10個接線端子。試判斷各繞組電壓。
第一步：分清繞組的組數，畫出電路圖。
用萬用表R×1擋測量，凡相通的端子即為一個繞組。現測得：兩兩相通的有3組，三個相通的有1組，還有一個端子與其他任何端子都不通。照上述測量結果，畫出電路圖，并編號。
從測量可知，該變壓器有4個繞組，其中標號⑤、⑥、⑦的是一帶抽頭的繞組，⑩號端子與任一繞組均不相通，是屏蔽層引出端子。
第二步：確定初級繞組。
對于降壓式電力變壓器，初級繞組的線徑較細，匝數也比次級繞組多。因此，降壓變壓器，其電阻最大的是初級繞組。
第三步：確定所有次級繞組的電壓。
在初級繞組上通過調壓器接入交流電，緩緩升壓直至220V。依次測量各繞組的空載電壓，標注在各輸出端。如果變壓器在空載狀態下較長時間不發熱，說明變壓器性能基本完好，也進一步驗證了判定的初級繞組是正確的。
四、各次級繞組最大電流的確定
變壓器次級繞組輸出電流取決于該繞組漆包線的直徑D。漆包線的直徑可從引線端子處直接測得。測出直徑后，依據公式I=2D2，可求出該繞組的最大輸出電流。式中D的單位是mm。
以上就是為您敘述的辨別電力變壓器的參數，希望大家能夠了解。且以上參數在選購電力變壓器上也可有一定的參考價值哦。
山東省永昌電力設備（潤和）有限公司是一家專業生產經營高中低壓輸配電氣設備和變壓器廠家。公司引進日本,德國,瑞士,意大利等國先進制造,檢測設備，確保公司產品始終處于國內外領先水平。

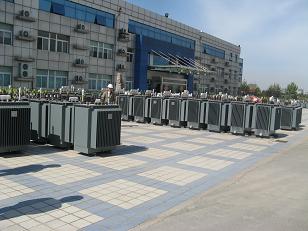

公司主導產品是： 35KV,20000KVA及以下S9,S11油浸式變壓器,SCB10干式變壓器,KS9/KS11礦用變壓器，卷鐵芯變壓器，非晶合金變壓器，有載調壓調容變壓器，電爐變壓器，整流變壓器，歐式箱變,美式箱變,電力變壓器鐵芯加工及器身加工,并可按用戶要求設計生產特種變壓器,非標變壓器，年生產能力200萬KVA；高中低壓輸配電氣設備年生產2萬余臺套,先進的技術,嚴格的質量管理使產品贏得了客戶的信賴，公司變壓器價格優惠，質量可靠，用戶遍布全國，部分產品出口阿拉伯聯合酋長國,東南亞等國家和地區。
